M17/RG电缆的特点：
通常适用于高频HF、甚高频VHF和特高频UHF，应用于无线基站的内部连接；
符合所有MIL-C-17的要求，良好的屏蔽效能，被动互调（PIM）低；
衰减低、功率容量高，耐高温、耐腐蚀，机械性能优异；

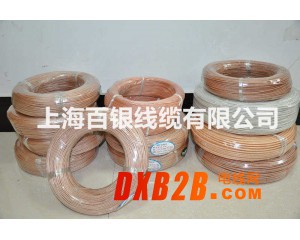

描述：射频/微波用柔性电缆，单层镀银铜丝编织屏蔽，微型同轴电缆。
应用：无线和移动通信系统、GPS、天线系统、延迟线、医疗电子、测试测量等。
产品特性：
抗电磁干扰和柔软性良好，不仅重量轻，并且具有耐高温、耐潮湿、耐腐蚀等特点，屏蔽、衰减、
驻波等指标具备优良的电气性能。
符合ROHS标准
|
同轴电缆 |
|||||||||
|
型 号 |
导体材质 |
绝缘 材质 |
屏蔽材质 |
护套 材质 |
导体结构 |
绝缘 直径 (mm) |
护套 外径 (mm) |
温度 范围 (℃) |
阻抗 （ohm) |
|
RG178 |
镀银铜线 或 镀银铜包刚线 |
PTFE |
单层镀银铜线 编织 |
FEP |
7/0.102 |
0.86 |
1.83 |
-55~+200 |
50 |
|
RG178FEP |
镀银铜线 或 镀银铜包刚线 |
FEP |
单层镀银铜线 编织 |
FEP |
7/0.102 |
0.88 |
1.83 |
-55~+200 |
|
|
RG196 |
镀银铜线 或 镀银铜包刚线 |
PTFE |
单层镀银铜线 编织 |
PFA |
7/0.102 |
0.84 |
1.80 |
-55~+250 |
|
|
RG316 |
镀银铜线 或 镀银铜包刚线 |
PTFE |
单层镀银铜线 编织 |
FEP |
7/0.175 |
1.52 |
2.5 |
-55~+200 |
|
|
RG316D |
镀银铜线 或 镀银铜包刚线 |
PTFE |
双层镀银铜线 编织 |
FEP |
7/0.175 |
1.52 |
2.9 |
-55~+200 |
|
|
RG316FEP |
镀银铜线 或 镀银铜包刚线 |
FEP |
单层镀银铜线 编织 |
FEP |
7/0.175 |
1.52 |
2.5 |
-55~+200 |
|
|
RG187 |
镀银铜线 或 镀银铜包刚线 |
PTFE |
单层镀银铜线 编织 |
PFA |
7/0.10 |
1.60 |
2.54 |
-55～+250 |
|
|
RG188 |
镀银铜线 或 镀银铜包刚线 |
PTFE |
单层镀银铜线 编织 |
PTFE /PFA |
7/0.175 |
1.52 |
2.7 |
-55～+250 |
|
|
RG393 |
镀银铜线 或 镀银铜包刚线 |
PTFE |
双层镀银铜线 编织 |
FEP |
7/0.792 |
7.24 |
9.91 |
-55~+200 |
|
|
RG142 |
镀银铜线 或 镀银铜包刚线 |
PTFE |
双层镀银铜线 编织 |
FEP |
1/0.93 |
3 |
4.95 |
-55~+200 |
|
|
RG303 |
镀银铜线 或 镀银铜包刚线 |
PTFE |
单层镀银铜线 编织 |
FEP |
1/0.93 |
3 |
4.32 |
-55~+200 |
|
|
RG304 |
镀银铜线 或 镀银铜包刚线 |
PTFE |
双层镀银铜线 编织 |
FEP |
1/1.5 |
4.7 |
7.11 |
-55~+200 |
|
|
RG179 |
镀银铜线 或 镀银铜包刚线 |
PTFE |
单层镀银铜线 编织 |
FEP |
7/0.102 |
1.6 |
2.54 |
-55~+200 |
75 |
|
RG179D |
镀银铜线 或 镀银铜包刚线 |
PTFE |
双层镀银铜线 编织 |
FEP |
7/0.102 |
1.6 |
3 |
-55～+200 |
|
|
RG179 FEP |
镀银铜线 或 镀银铜包刚线 |
FEP |
单层镀银铜线 编织 |
FEP |
7/0.102 |
1.6 |
2.54 |
-55～+200 |
|
|
RG179D FEP |
镀银铜线 或 镀银铜包刚线 |
FEP |
双层镀银铜线 编织 |
FEP |
7/0.102 |
1.6 |
3 |
-55～+200 |
|
|
RG302 |
镀银铜线 或 镀银铜包刚线 |
PTFE |
单层镀银铜线 编织 |
FEP |
1/0.64 |
3.71 |
5.13 |
-55～+200 |
|
|
RG180 |
镀银铜线 或 镀银铜包刚线 |
PTFE |
单层镀银铜线 编织 |
FEP |
7/0.102 |
2.59 |
3.56 |
-55～+200 |
95 |
|
三同轴电缆 |
|||||||||
|
三同轴电缆 型号 |
导体材质 |
内绝缘 材质 |
屏蔽材质 （内＋外） |
护套材质 （内＋外） |
导体结构 |
绝缘直径 (mm) |
护套外径 (mm) |
温度范围 (℃) |
阻抗 （ohm) |
|
TRX-178 |
镀银铜线 或 镀银铜包刚线 |
PTFE |
单层镀银铜线 编织 |
FEP |
7/0.10 |
0.86 |
2.95 |
-55~+200 |
50 |
|
TRX-179 |
镀银铜线 或 镀银铜包刚线 |
PTFE |
单层镀银铜线 编织 |
FEP |
7/0.10 |
1.6 |
3.58 |
-55~+200 |
|
|
TRX-316 |
镀银铜线 或 镀银铜包刚线 |
PTFE |
单层镀银铜线 编织 |
FEP |
7/0.17 |
1.52 |
3.56 |
-55~+200 |
|
|
TRX-142 |
镀银铜线 或 镀银铜包刚线 |
PTFE |
单层镀银铜线 编织 |
FEP |
1/0.94 |
3 |
5.46 |
-55~+200 |
|
|
TRX-180 |
镀银铜线 或 镀银铜包刚线 |
PTFE |
单层镀银铜线 编织 |
FEP |
7/0.102 |
2.59 |
4.57 |
-55~+200 |
|
|
TRX-400 |
镀银铜线 或 镀银铜包刚线 |
PTFE |
单层镀银铜线 编织 |
FEP |
19/0.203 |
3 |
5.46 |
-55~+200 |
|
