射频屏蔽很好
弯曲性能—
商用连接器通用性很好
加工成型好
MIL-DTL-17美军标适用很好
耐低温性能很好
产品描述

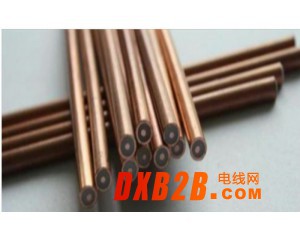

射频/微波用半刚性电缆，采用无缝铜管100%屏蔽。
技术参数
结构数据
材质直径(in)直径(mm)
中心导体镀银铜0.01260.3200
绝缘介质低密度PTFE0.0370.940
外导体无缝铜管0.047+/-0.0011.194+/-0.025
电气性能指标
电容pF/ft26.5
pF/m86.8
阻抗(ohm)50.0+/-2.0
传播速率(%)77
传播速率(≤GHz)116
工作电压(Vrms,at60Hz)2700
机械性能指标
弯曲半径(静态)Inch0.125
mm3.175
重量lbs/100ft0.39
kg/100m0.59
环境性能指标
工作温度(℃)-55～+250
RoHS符合
衰减和功率（标称值）
频率衰减*功率**
[GHz][dB/m][dB/100ft][WattsCw@20°C,Maximum]
0.500.7221.9125.6
1.001.0231.188.7
5.002.3070.239.4
10.003.28100.027.7
18.004.43135.220.5
26.55.42165.216.8
40.006.71204.813.6
50.007.55230.412.1
65.008.67264.410.6
90.0010.3314.48.9
