射频屏蔽很好
弯曲性能—
商用连接器通用性很好
加工成型好
MIL-DTL-17美军标适用很好
耐低温性能很好
产品描述

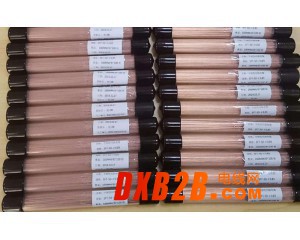

射频/微波用半刚性电缆，采用无缝铜管100%屏蔽。
技术参数
结构数据
材质直径(in)直径(mm)
中心导体镀银铜包钢0.00800.2032
绝缘介质低密度PTFE0.0240.610
外导体无缝铜管0.031+/-0.0010.787+/-0.025
电气性能指标
电容pF/ft26.5
pF/m86.8
阻抗(ohm)50.0+/-2
传播速率(%)77.0
高阶模频率(≤GHz)180
工作电压(Vrms,at60Hz)1800
机械性能指标
弯曲半径(静态)Inch0.063
mm1.600
重量lbs/100ft0.17
kg/100m0.26
环境性能指标
工作温度(℃)-55～+250
RoHS符合
衰减和功率（标称值）
频率衰减*功率**
[GHz][dB/m][dB/100ft][WattsCw@20°C,Maximum]
0.501.1033.660.2
1.001.5647.642.5
5.003.51107.118.9
10.004.99152.213.3
18.006.74205.49.9
26.58.21250.38.1
40.0010.15309.36.6
50.0011.39347.15.9
65.0013.04397.75.1
90.0015.46471.34.3
