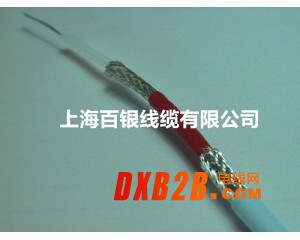

结构图
1——镀银铜线
2——聚四氟乙烯（PTFE）
3——镀银铜线编织
4——聚全氟乙丙烯（FEP）
5——镀银铜线编织
6——聚全氟乙丙烯（FEP）
|
型号 |
内导体 |
标称绝缘外径 |
标称电缆外径 |
标称特性阻抗Ω |
衰减常数≤dB/m |
试验电压KV |
||
|
100MHz |
1000MHz |
3000MHz |
||||||
|
TRX-142 |
1/0.93 |
2.95 |
5.46 |
50 |
0.125 |
0.420 |
0.781 |
1.9 |
|
TRX-316 |
7/0.18 |
1.5 |
3.56 |
0.262 |
0.856 |
1.532 |
1.2 |
|
|
TRX-400 |
19/0.20 |
2.95 |
5.46 |
0.144 |
0.482 |
0.883 |
1.9 |
|
|
RG-403 |
7/0.10 |
0.86 |
2.95 |
0.453 |
1.457 |
2.572 |
1.0 |
|
|
TRX-179 |
7/0.10 |
1.6 |
3.58 |
75 |
0.266 |
0.869 |
－ |
1.2 |
|
TRX-180 |
7/0.10 |
2.59 |
4.57 |
95 |
0.207 |
0.676 |
－ |
1.5 |
