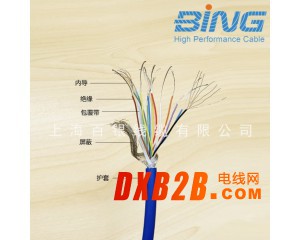

[产品结构]:
1. 名称：多芯柔性屏蔽信号电缆
2. 规格：14芯*AWG30 （可定做芯数：2芯~50芯 ；截面：0.01平~10平）。
3. 材料：镀锡铜丝/镀银铜丝。
4. 绝缘：铁氟龙。
5. 颜色：黄、绿、蓝、白、黑、棕、红、橙、紫、灰等（可以定做其它颜色）
6. 芯线：芯线可对绞。
7. 包覆带：无纺布。
8. 屏蔽：缠绕屏蔽，90%以上的密度。
9. 护套：PVC，外径不超过4.57mm。
10. 外护套颜色：绿色、黑色、灰色、黄色（可以定做其它颜色）。
[产品特性]:
1. 使用温度：-40°C~+120°C。
2. 额定电压： 300/600V 。
3. 特点： 耐高温，阻燃，柔软，细。
4. 其他：符合RoHS环保。
[应用范围]:
电子电器、照明灯具、仪器仪表、机电，通讯设备及其他电子设备的高频信号传输，
常用单位：石油、石化、铁路、地铁、钢厂、电厂、核电站、化工厂
【规格参数】：
|
截面积 (mm2) |
导体结构 （部分） |
芯数 |
标称绝缘 |
电缆外径 |
屏蔽/绕包 |
护套/外径 |
直流电阻 |
|
0.06 |
7/0.10 |
单芯，双芯对绞，3芯以上束绞、复合绞均可
|
0.81 |
1.0 |
铂箔/镀银/镀锡/其他材料等
|
铁氟龙/硅胶/TPU/PVC等材料。
总的外径： 可由客户。 |
348.9 |
|
0.12 |
7/0.15 |
0.97 |
1.15 |
150.7 |
|||
|
0.2 |
7/0.20 |
1.09 |
1.95 |
81.5 |
|||
|
0.35 |
19/0.16 |
1.25 |
2.15 |
46.9 |
|||
|
0.5 |
19/0.18 |
1.47 |
2.35 |
37.1 |
|||
|
0.75 |
19/0.23 |
1.66 |
2.6 |
22.7 |
|||
|
1 |
19/0.26 |
1.73 |
2.85 |
17.8 |
|||
|
1.2 |
19/0.28 |
1.91 |
3.1 |
15.3 |
|||
|
1.5 |
19/0.32 |
2.19 |
3.3 |
11.7 |
|||
|
2 |
19/0.37 |
2.45 |
3.55 |
8.78 |
|||
|
2.5 |
19/0.41 |
2.72 |
4 |
7.25 |
|||
|
2.5 |
49/0.26 |
2.92 |
4.2 |
7.1 |
|||
|
3 |
37/0.32 |
2.82 |
4.3 |
6.03 |
|||
|
3 |
49/0.28 |
3.22 |
4.5 |
6.1 |
|||
|
4 |
37/0.37 |
3.41 |
4.5 |
4.51 |
|||
|
4 |
49/0.32 |
3.58 |
4.8 |
4.85 |
|||
|
5 |
37/0.41 |
3.62 |
5.1 |
3.67 |
|||
|
6 |
37/0.45 |
4.25 |
5.5 |
3.09 |
|||
|
6 |
49/0.39 |
4.55 |
5.55 |
3.13 |
|||
|
备注：以上为部分参数，可以根据客户需求，订制各种规格产品。 |
|||||||
